بستن پایه دوربین ، تراز کردن دوربین ، صفر کردن دوربین

سلام دوستان میخواهم تجربه خودم و نحوه کارم را برای آشنای بیشتر از بستن دوربینها اینجا بیان کنم امیدوارم برای علاقه مندان مفید واقع بشود.

1- بستن پایه دوربینtirandazan.com

همانطور که اکثر دوستان خوب من مطلع هستند ابتدا پایه ها را بر روی مقر مربوطه (جائی که روی تفنگ تعبیه گردیده) را میبندیم و چنانچه از پایهای یک تیکه استفاده میکنیم باید توجه کرد که سر چهار پیچ اصلی پایه سمت چپ سلاح قرار گیرد البته الزامی نیست و میتوان با رعایت اصولی برعکس هم بست و پیچ استپ دوربین (کمک ترمز پایه) که داخل طوق پایه (نیم دایره ) قرار دارد و بصورت عمودی میباشد به سمت عقب دوربین قرار گیرد .(توضیح بیشتر این مرحله را در ص 3 ارسال شماره 24 همین تایپیک دوباره بیان کردم حتما قبل از بستن خوبه اون پست را ببینید . ممنون از شما )
این پیچ ترمز مهمه و باید دقت شود بعد ازاینکه محل صحیح دوربین شناسای و میزون گشت ابتدا چهار پیچ افقی و اصلی پایه کاملا سفت و محکم شوند سپس به آرامی پیچ استپ را محکم میکنیم (فقط کمی و به آرامی ) شایان ذکر است در مواقعی که نیاز داریم برای تنظیم و بالا بردن بیشتر دوربین و مایلیم که کمی پایه عقب را بیشتر بالا بیاوریم آنهم در حد یکی دو میل ابتدا پیچهای اصلی پایه را شل میکنیم و سپس بعد از تنظیم پیچ استپ و بالا بردن عقب پایه دوباره پیچهای اصلی پایه را سفت و محکم میکنیم البته توصیه خودم از روش دیگه ای است که الان توضیح خواهم داد

عکس پایه یک تیکه


عکس پایه دو تیکه


دوستانی که مایلند میتوانند از ترمزهای استپ که جدا از پایه است هم برای نگه داری از حرکت احتمالی و محکم کاری استفاده کنند که در عکس هم نشان داده شده .
همانطور که میدانید داخل طوقها لایه چسبی وجود دارد که برای جلوگیری از حرکت احتمالی دوربین تعبیه گشته است.
برای مواقعی که دوستان با تنظیم مشکل دارند بحدی که طبلکها جوابگو نیستند میتوانند از قرار دادن یک برش نیم دایره ای از نوار تیپ (همان نوار های متداول که برای دوچرخه ها استفاده میشه) استفاده کنند و در داخل طوق یا بستهای نیم دایرهای قرار دهند البته قرار گرفتن این تیکه برشی بستگی به نیاز شما دارد که به چه صورت باید قرار گیرد یعنی مثلا برای خود من که دوربینم در رنج نبود و خیلی پائین و چپ میزد این لایه برشی نیم دایره را در زیر طوق عقب و کمی هم مایل به چپ گذاشتم و باعث شد که دوربین از سمت عقب مقداری بالا و بسمت راست متمایل شود که با این کار دوربین در رنج قرار گرفت و مشکل حل شد در ضمن موقع بستن پیچهای طوقها یا گردنبند دوربین در آخر کار دقت شود به آرامی و یکنواخت همه پیچها سفت و محکم شوند.

2-تراز کردن دوربین tirandazan.com

همانطور که دوستان مطلع هستند هنگام قرار گرفتن دوربین روی پایه دو نکته باید رعایت شود یکی فاصله چشمی دوربین با چشم است (با عقب و جلو بردن دوربین روی پایه)
و دیگری تراز دوربیناست (با چرخش دورانی به چپ و راست دوربین رویه پایه اش)
در فاصله قرار دادن دوربین از چشم باید به طوری که گونه شما به قنداق چسبیده باشه و براحتی هم تمام حداکثری تصویر داخل کادر دوربین دیده بشه تنظیم شود و به کمترین شکل ممکن هاله سیاهی اطراف تصویر دیده شود.
عکسهای مرتبط و نمونه

بعد از این نوبت تراز کردن است دوستان دقت کنید که تراز کردن هم مهم است هم ساده
و نباید از آن غافل بود چون برای تصحیح دقیق و صفر کردن دوربین و همچنین استفاده از میل داتهای مدرج شده در ریتایکل لازمه .

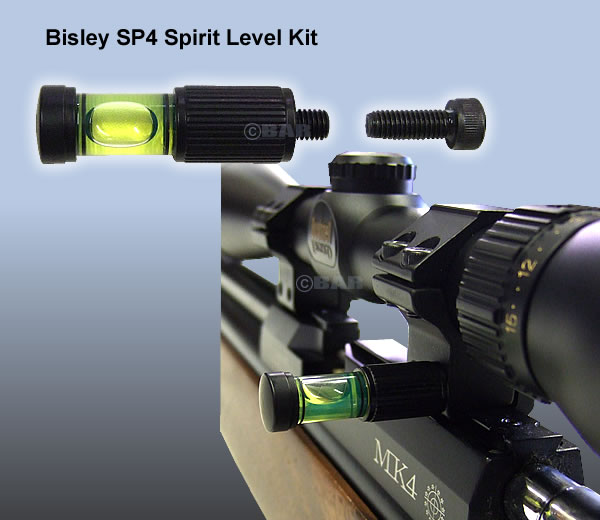

برای سلاحهای حساس و دوربینهای مدل بالا از ابزار تراز استفاده میکنند بدین شکل که سیبل یا بعلاوه(+) ای روی دیوار در نظر میگیرند که آنهم باید کاملا تراز باشد سپس تفنگ هم تراز میکنند و آنوقت هست که بعلاوه یا ریتایکل دوربین را منطبق بر بعلاوه سیبل میکنند.
عکس مربوطه
http://s1.picofile.com/file/6408702212/b...kit600.jpg
در روش ساده تر بوسیله چشم با کمی دقت قابل تنظیم است و اگر بخواهی مطمئن شوی بوسیله قرار گذاشتن یک مداد یا خطکش معمولی روی در پوش طبلک بالائی دوربین براحتی وضعیت دوربین را نسبت به پایه اش و همچنین سلاح میتوان تراز یا تنظیم کرد این روش یا هر روش ساده ای که بنظر دوستان میرسه کار ساز میتونه باشه و هدف تنظیم بودن حداکثری شبکه ریتایکلی است یادمان باشد بعد از تنظیم این مرحله پیچهای طوقهای بالا را (8 پیچ آلنی) به آرامی محکم و سفت کنیم (بصورت ضربدری بهتر است)

3-صفر کردن دوربینtirandazan.com

خوب رسیدیم به بخش بسیار مهم و البته پر نظر دوستان
آنهم صفر کردن دوربین است قبل از هر چیز لازم است کمی با بخشهای مهم دوربین آشنا بشیم .

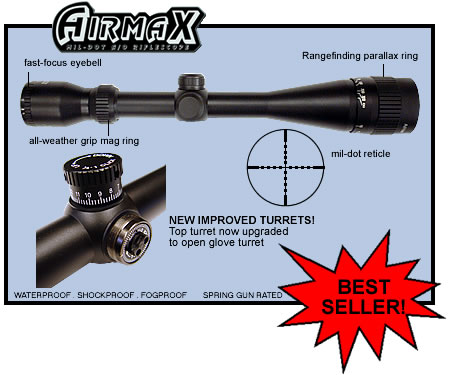

برای آشنائی با بخشهای ابتدائی از عکسهای زیر بعنوان نمونه استفاده میکنم

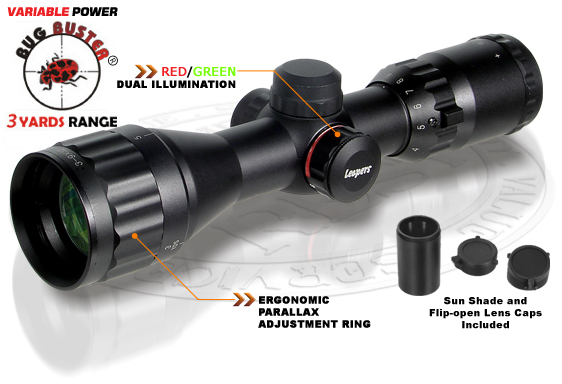

قسمتهای مثل رنج زوم ، رنج انتخاب لایت های شبکه و رنج پارالکس تصویر برای وضوح اصلی یا فوکوس
http://s1.picofile.com/file/6408903418/L...2AOMDL.jpg
http://s1.picofile.com/file/6408905430/a...seller.jpg

وهمچنین برجکها یا طبلکها : طبلک افقی Windage و طبلک عمودی Elevation که برای تصحیح شبکه و حرکت ریتایکل در راستای افقی یا عمودی است



اگر به اعداد نوشته شده روی طبلک دقت کنید بیانگر قابلیت مقیاس محاسباتی میل داتها هستند که هر کلیک یا تقه(اصطلاح نظامی) یا حرکت هر دنده چقدر جابجای (+) را بهمراه داره مثلا همین اطلاعات روی عکس بالا بیانگر : 1کلیک = حرکت 1/4 اینچی ریتایکل در 100 یاردی را دارد که به اختصار MOA بیان میشود . در ضمن این میزان محاسبه برای عموم دوربینها روی 100 یارد است و چنانچه شما در فاصله های دیگه ای نیاز به اطلاع از چرخش هر طبلک یا کلیک دارید باید محاسبه کنید یا از جدول محاسباتی آن دوربین که بهمراه دوربین ست استفاده کنید که اغلب تیراندازها این جدول را به قنداق اسلحه خود می چسبانند . مثلا دوربین لیپرزی که من خریدم بصورت لیبل (برچسب) شده و آماده برای چسباندن به قنداق بهمراهش بود.
آشنائی با میل دات دوربین


آشنائی اختصاری با کاربرد میل داتها


بعضی شبکه های ریتایکلی خطوط محاسباتی اندازه گیری مسافت و سرعت سنجی دارند (البته برای اشیاء ای که بدانید ارتفاعش چقدر است مثل یک انسان یا ماشین یا پرنده)
یک نمونه از این شبکه که پائین (+) قرار گرفته است


خوب بعد از آشنائی مختصر میپردازیم به طریقه صفر کردن دوربین
همانطور که میدانید خط دید ما از دوربین با خط سیر گلوله یا ساچمه متفاوته چون مسیر سیر حرکت ساچمه بصورت کمان میباشد و در دو نقطه خط دید دوربینی ما را قطع میکند که نقطه تماس یا قطع خط سیر دومی ساچمه با دیدمان را میگوئیم صفر اول (اونیکه دورتره) و نقطه تماس یا قطع نزدیک را صفر دوم میگوئیم (اونیکه نزدیکتره)
عکسهای مرتبط


http://s1.picofile.com/file/6409513078/trajectory_.gif

برای صفر کردن دوربین درمسافت مثلا 40متری (صفر اول) خود بخود یک نقطه صفر دومی هم در حدود 12 متری(که برای من اینطور در آمد) پیدا میشه و دوستان توجه داشته باشند هرچه صفر اول را نزدیک بگیرید صفر دوم هم از شما دور شده و به صفر اول نزدیک میشود و بر عکس هرچه دور تر صفر کنید صفر دوم هم به شما نزدیک تر میشود.
در ضمن شما اگر مسافت کافی برای صفر کردن ندارید میتوانید موقتا از صفر دوم یعنی فاصله بین 8 تا 12 متر استفاده کنید در اینجا باید دقت شود اگر تمامی مراحل نصب و تنظیم بخوبی به پیش رفته باشه نباید شلیک اولی شما بیشتر از 10 سانت خطا بزند که در آنصورت باید نسبت به همان روش اولیه تنظیم دوربین روی پایه بر گردین و کمی اصلاح موقعیت دوربین روی طوقها را انجام دهید .
شاید بعضی دوستان ترجیح دهند که تا میتوانند با طبلکها ور بروند و تمام اصلاح را از این روش انجام دهند که من این روش را صلاح نمیدانم چون باعث فشردگی یا باز ماندن فنر نگه دارنده عدسی شبکه میشود وبه مرور حالت فنری و دوام آن از بین میرود واین اشکال اساسی اغلب دوربینهای است که دوستان میبندند و باهاش مشکل دارند پس بهتره فبل از بستن و تنظیم اولیه از قرار گرفتن چرخش طبلکها در وضعیت نرمال و وسط رنج مطمئن شوید.

اما یک صفر خوب دوربین چگونه بدست میآید؟
اول اینرا بگم که بنظر من به چهار عامل مهم بستگی داره که بترتیب اهمیتشان بقرار زیر اند.
اول اسلحه خوب
دوم تکیه گاه خوب
سوم تیرانداز خوب
چهارم ساچمه خوب

حالا فرض کنیم هرچهار عامل مهیاست پس به این شکل عمل میکنیم

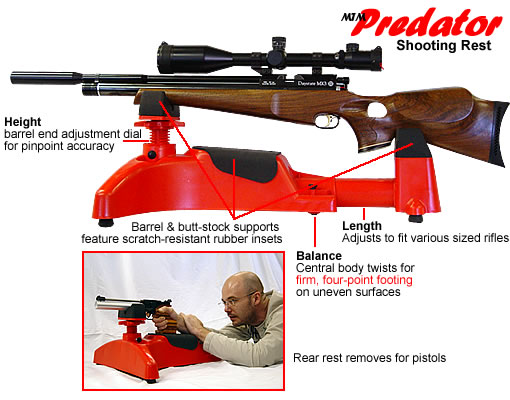

ابتدا یک تکیه گاه بسیار مطمئن برای خودمون دستو پا میکنیم اگر هم مثل عکس بود که چه بهتر
http://s1.picofile.com/file/6409296776/p...ngrest.jpg

تکیه گاه مطمئن خیلی لازمه و اساس کار است چون میخواهیم دوربین با سلاحمون صفر بشه البته من اصلا با گیره موافق نیستم و اونو برای اسلحه مضر میدونم چون باید ارتعاش و ضربه در جای نرمی تخلیه بشه مثل کتف و شانه و نه اینکه قنداق مهار در گیره باشه وهمه ضربه در قنداق نواخته بشه که برای قطعات و قنداق مطمئن باشید مضر است . البته باز دوستان مختارند و مال خودشونه هر طور که مایلند عمل کنند
بعد از این با روشهای مختلف میشود صفرکرد
مثال : روش هر سه شلیک و تشکیل مثلث و یک تصحیح (حرکت طبلکها )
مثل : روش یک شلیک و یک تصحیح (حرکت طبلکها)
مثال: روش متداول خودم یعنی اول یک شلیک و حرکت (+) بوسیله چرخش طبلکها و قرار دادن آن روی شلیک اول و سپس یک شلیک و یک تصحیح (البته این روش به معنی اینکه هر چهار پارا متر اصلی مهیاست )
چند نکته مهمه دیگه برای اطلاع از نحوه کار حرکت طبلکها به اطلاعات زیر توجه کنید

برروی طبلکهای تنظیم علائمی نظیر R , L و یا Up , Down قرار دارد که حروف R , L برروی طبلک افقی Windage به معنای حرکت شبکه دوربین بر روی هدف به سمت چپ و راست است .
و حروف Up , Down که بر روی طبلک عمودی Elevation قراردارند به معنای حرکت این شبکه به پایین و بالا میباشد و جهت حرکت به سوی هریک از این حروف توسط یک فلش نشان داده شده است.
به طورکلی اگر طبلک تنظیم Windage را مخالف عقربه های ساعت بچرخانیم شلیک شما به راست خواهد رفت و اگر طبلک عمودی Elevation را مخالف عقربه های ساعت بچرخانیم شلیک شما بسمت بالا خواهد رفت .
در آخر اگر کمی کاستی هست و خوب ویرایش نشده دوستان مرا ببخشند واقعا فکر نمیکردم انقدر طولانی و وقت گیر از آب در بیاد.

---

دوستان باز سلام
بعد از دوسالی این چند نکته را به این پست جهت تکمیل شدن مباحث و رفع چند شبه و پاسخ به سئوال دوستان اضافه میکنم
اول بستن صحیح پایه
طریقه بیرون دادن مقدارکمی پیچ استپ توسط آچار آلنی و شل کردن تمامی پیچهای پایه tirandazan.com

قرار دادن پایه دوربین روی مقر تفنگ طوری که پیچ استپ درون حفره و سوراخ مربوطه روی مقر قرار گیرد (البته اینجا در صورت نیاز برای بیشتر عقب آمدن دوربین میتوان پایه را چرخاند و سروته کرد)


پیچها را به آرامی سفت کردم


دقت شود که پیچ استپ (عمودی) نیاز به سفت کردن زیاد ندارد در حدی که احساس شود به کف سوراخ رسیده است




دوم شیم گزاری tirandazan.com
یک نکته : همانطور که قبلا هم اشاره کردم این مهمه که طبلکها در حد وسط رنج باشند و این لیپرز طبلک افقی Windage را یکی قبلا چرخانده بود تقریبا تمامیش بسته بود و کل ریتایکل وقتی که از عقب وکمی دورتر نگاه میکردی بسمت چپ تیوپ یا بدنه بود و این باعث میشد تراز کردنش را بهم بزند . خوب حدود 6 دور کل چرخشش بود که در حد وسط یعنی 3 دور روی صفر و وسط قرارش دادم و درست شد و بقیه ماجرای تراز انجام شد.

خوب دوستان تمامی مراحل بعدی دقیقا طبق روشهای گفته شده ادامه پیدا کرد تا به این مشکل رسیدم یعنی اولین شلیک در فاصله 12 متری(صفر دوم) روی هدف و مشاهده اختلاف حدود 20 سانتی برخورد ساچمه در پائین هدف درست مانند تاسکوم شده بود و آنگاه بود که مجبور شدم دوباره تمامی دوربین را باز کنم و مقداری اصلاح ارتفاع روی طوق عقبی و زیر تیوپ یا بدنه دوربین قرار بدم از آنجائی که تجربه قبلی را داشتم میدانستم باید برشها دقیقا چه وضعیتی داشته باشند تا کمی عقب دوربین بالا بیاد و دقت شود که برش نوار تیپ زیری باید کوچکتر باشد وگرنه بدنه دوربین داخل طوق جا نمیگیره (مهمه)
جهت اطلاع:در صورتی که شلیک شما نیاز به رفتن به راست را داشته باشد میتوان نوار برشی دوم و روئی را کمی به چپ تیوپ یا بدنه دوربین برد که در آن صورت عقب دوربین کمی به راست مایل میشود و شلیک هم به راست خواهد رفت و بر عکسش هم شلیک شما را به چپ خواهد برد است.



به این عکس دقت کنید شلیک اول در پائین قرار گرفته (انگشت شست من ) و بعد از اصلاح توسط دو تیکه بریده شده نوار تیپ یا نوار لنت دوچرخه در زیر طوقها بدون هیچ تغییری در طبلکها شلیک به بالا آمده و نزدیک هدف نشسته یعنی در رنج تازه قرار گرفته که بعدا با دو تا سه شلیک کاملا در 35 متری صفر گشت (البته الان این فاصله 12 متری هست یعنی صفر دوم ) .
http://s1.picofile.com/file/6503453718/DSC00157.jpg

باید دقت شود تمامی پیچها از هردو طرف یکسان و دهانه باز مانده بین طوقها یا بستها با یک فاصله باشند و هیچگونه اضافه ای هم بیرون نداشته باشد

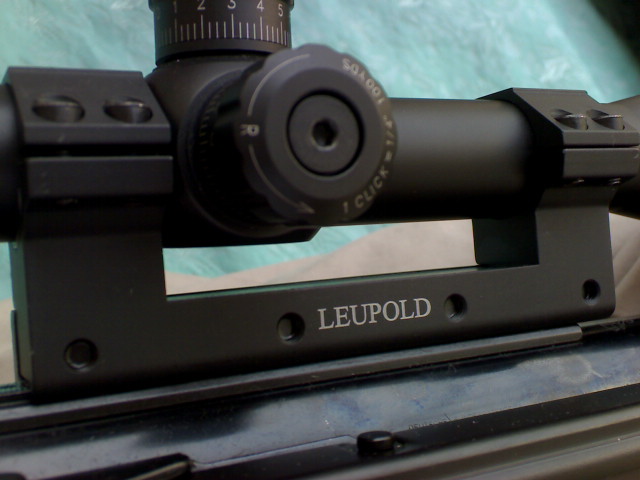

این عکس فاصله رعایت شده بین دو حلقه و یا طوق را نشان میدهد
http://s1.picofile.com/file/6503359154/DSC00187.jpg

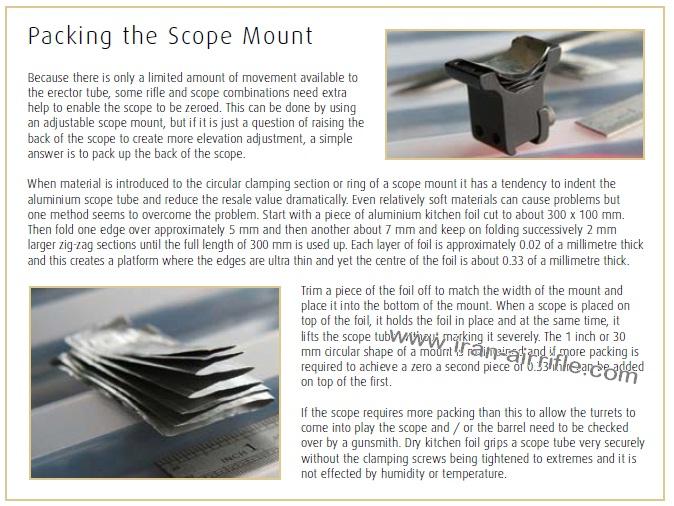

البته میتوانید مطابق عکس زیر یک نوار از فویل ببرید و بصورت لایه تا بزنید(از بزرگ به کوچک)‌ تا به اندازه دلخواه حدود یک میلیمتر برسد سپس بر روی رینگ یا نیم طوق پایه عقب طوری قرارش بدید که لایه های تاشده کوچک زیر بدنه دوربین قرار بگیره احتمال سر خوردن کمه نگران نباشید .



دوم موضوعی مربوط به تورت و یا طبلکها و یا ریست کردن طبلک tirandazan.com

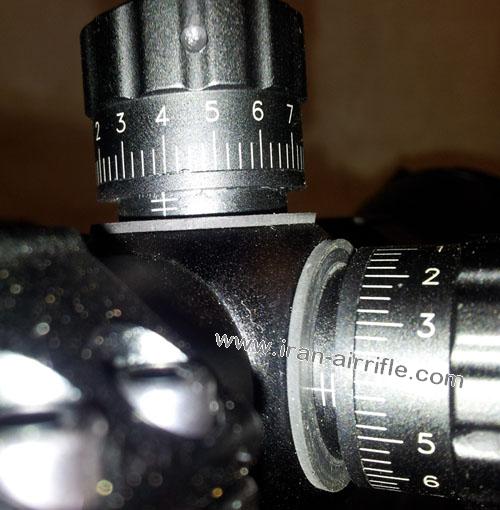

حالت safe (امن) فنر مربوط به حد وسط فشار فنر میباشد و ربطی به این دو خط دیده شده زیر طوق اعداد طبلک که در عکس دیده میشود ندارد.
این دو خط (کلا دو خط هستند) حدود فعالیت طبلک را نشون میده وقتی یک خط دیده شود یعنی طبلک روی تورت قرار گرفته و با کلیک کردن (چرخاندن با صدای تیک) ریتایکل حرکت خواهد کرد وقتی دو خط دیده شود (همینی که تو عکس هست ) یعنی طبلک روی چرخش آزاد هست و آماده صفر کردن یا همان ریست کردن نوار اعداد هست (اثری روی ریتایکل و بعلاوه دوربین ندارد) وقتی که روی زرولاک هست که دیگه این خطوط دیده نمیشوند و طبلک پائین قرار داره و قفل هست .
برای دانستن حد وسط فنر یا نقطه حالت safe دو راه وجود دارد
اول
با نگاه کردن ساده از فاصله حدود 40 سانتی از چشمی که یک دایره تصویری کوچک دیده خواهد شد و کافیست این دایره تصویری در مرکز سیاهی و یا تیوپ قرار گیرد اونوقت بعد از اینکه این دایره منظر تصویری را خوب به مرکز (سنتر) آوردید به بعلاوه نگاه کنید براحتی وسط بودن و یا به سمت دیگه رفتن ریتایکل مشهود خواهد بود اگر وسط اون منظر کوچک بود که هیچ دقیقا نرمال هست ولی اگر ریتایکل نسبت به منظر تصویری منحرف بود بمعنی خارج از نرمال بودن ریتایکل هست و مقدار تحت فشار و یا ازاد بودن فنر قابل تشخیص هست بستگی به مقدار این انحراف از مرکز تصویر داره .
روش دوم
همان روش متداول قبلی که بارها گفته شده هست
لیپرزها تعداد دور کامل طبلکشان کلا 6 دور هست و کافیه شما یکبار طبلک را کامل Down کنید (چرخش و بستن طبلک در حالت تورت تا آخر ) و سپس 3 دور باز کنید این کار را برای هردو طبلک انجام بدید در اینصورت حالت نرمال دوربین بدست خواهد آمد .
یک توضیح تکمیلی
در این حالت دیگه نباید به طبلک دست بزنید و سعی کنید تمام اصلاح و صفر کردن را با شیمگذاری انجام بدید تا جائی که مقدار اختلاف شلیکها به حداقل و یا چند سانتی متر برسه اینجا دیگه استفاده از طبلک مشکلی نیست و توصیه میشه . فعلا


موضوع سوم توضیحات تکمیلی در خصوص صفر اول و دوم
هرچه صفر دوم یا اونی که به لوله تفنگ شما نزدیک هست دورتر شود یعنی از تفنگ بیشتر فاصله بگیرد مثلا بیشتر از 15 متر نشانه ملایم شدن خط دید دوربین با خط دید لوله تفنگ میشود و لذا قوس و کمان حرکت ساچمه خیلی کوتاه و صفر اول و یا اصلی نیز به شما نزدیک خواهد شد یعنی برای مسافت کمتری صفر کردید .
این دو تصویر براحتی نماینگر این مسئله هست
این تصویر صفر دوم (صفر نزدیکتر) را روی 10 یاردی نشان میدهد و بدین ترتیب صفر اول روی 40 یاردی قرار گرفته

این تصویر صفر دوم را روی 6 یاردی نشان میدهد و درنتیجه صفر اول بیشتر شده و روی 60 یاردی قرار گرفته

پس پرواضح هست هرچه صفر دوم بشما نزدیک شود صفر اول دورتر میشود و هرچی صفر دوم دور شود از اونور هم صفر اصلی بشما نزدیک میشود و تا جای که هردو یکی میشوند و دیگر چیزی بنام اول و دوم وجود نداشته باشد و یک صفر بشود مثل نمایش دمو زیر میشود یعنی 20 تا30 یاردی فقط یک صفر

دوستانی که علاقمند به دیدن انواع حالتهای نمایشی حرکت ساچمه هستند میتوانند از لینک زیر انواع نمایشها را ببینند
اول گزینه NEXT سپس با امدن به وضعیت 2 با کلیک کردن روی رنجهای ZR- یا ZR+ براحتی تغیر طبلک برد دوربین یا تغیر زاویه دید دوربین را بررسی خواهند کرد . باز فعلا
